      А) Бетонна конструкція з цегляним фасадом.

      Наявність у будівлі цегельного фасаду забезпечує гарний зовнішній вигляд в традиційному стилі. При проектуванні цегляних стін слід мати на увазі наступні аспекти. Цегляна кладка здатна поглинати вологу, яка згодом може проникати на всю товщину цегляної облицювання. Для утримування вологи на необхідній відстані від ізоляційного шару потрібен відповідний вентиляційний зазор. Зазор повинен бути суцільним, відкритим і забезпечувати вільний рух повітря. Рух потоку повітря у вентиляційному зазорі в конструкції цегляного фасаду відбувається менш інтенсивно в порівнянні з циркуляцією повітря в зазорі конструкції з дерев'яною облицюванням. Для забезпечення належної вентиляції конструкції кожен третій вертикальний шов в кожному другому ряду цегляної кладки повинен залишатися відкритим. Конструкцію стіни слід проектувати з урахуванням забезпечення відводу проникаючої в неї води.



  • Несуча конструкція: бетон, блоки, цегла або інша конструкція на основі кам'яної кладки
  • Плита PAROC InWall / PAROC WAS50
  • Вентиляційний зазор ≥ 30 мм
  • Цегляна кладка


    Теплоізоляційна структура може бути сформована з двох різних прошарків:



  • Несуча конструкція: бетон, блоки, цегла або інша конструкція на основі кам'яної кладки
  • Теплоізоляція: плита PAROC eXtra / плита PAROC eXtra Smart / плита PAROC eXtra plus / плита PAROC UNS37z
  • Плита PAROC WAS 25t
  • Вентиляційний зазор ≥ 30 мм
  • Цегляна кладка


      Конструктивні рішення для облаштування енергоефективного будинку

      Для облаштування теплоізоляції енергоефективного «пасивного» будинку потрібно використання вдвічі більше товстого шару ізоляції в порівнянні з встановленим будівельними нормами для звичайного будинку.

При облаштуванні теплоізоляції кам'яних стін товщина кожного шару не обмежується індивідуальними розмірами конкретного дерев'яного каркаса, в результаті чого забезпечується можливість більш вільного вибору товщини конструкції.



  • Внутрішня поверхня
  • Несуча конструкція: бетон
  • Теплоізоляція: плита PAROC eXtra / плита PAROC eXtra Smart / плита PAROC eXtra plus / плита PAROC UNS37z
  • Плита PAROC WAS25t
  • Вентильований зазор не менше 30 мм
  • Цегляний фасад

Примітки:
Згідно з визначенням енергоефективного або так званого «пасивного будинку» (англ. Passive house), даним «Інститутом пасивного будинку», річне споживання первинної електроенергії, а також енергії на опалення та охолодження не повинна перевищувати певного рівня.
Хоча якісна теплоізоляція відіграє основну роль в забезпеченні відповідності вимогам стандарту, що регламентує характеристики «пасивного будинку», очевидно, що застосування тільки теплоізоляції не може вважатися достатнім для вирішення цього завдання.
Встановлення вимог до інших систем і складових частин будівлі може здійснюватися з використанням різних розрахункових інструментів, таких, наприклад, як «Пакет проектування пасивного будинку» (PHPP)



      Кути будівель

      Кути будівлі являють собою критично важливі складові його конструкції, в силу чого перед монтажем теплоізоляції потрібне ретельне опрацювання кутових елементів.
Для забезпечення захисту від вітру рекомендується проводити зовнішню проклейку швів герметизуючою стрічкою.

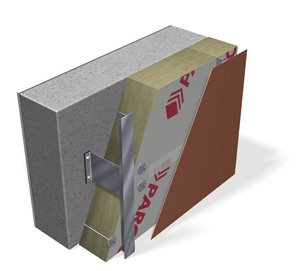

      Б) Металеві каркасні системи

      У даній конфігурації вентильованих фасадних систем установку металевого каркаса слід здійснювати з урахуванням забезпечення можливості монтажу теплоізоляції між металевими стійками з щільним приляганням як до них, так і до кам'яної кладки.
Установка плит PAROC WAS25t поверх каркасної системи дозволяє сформувати суцільний шар вітрозахисної і теплової ізоляції всієї конструкції.
Шви вітрозахисної ізоляції необхідно ретельно проклеювати герметизуючої стрічкою.

При монтажі облицювання фасаду на додаткові стоїки каркасної системи, виконувати інструкції виробника.
Необхідний вентиляційний зазор за облицюванням, як правило, утворюється в системі без будь-якого спеціального втручання.



  • Несуча конструкція: Блоки, цегла, бетон і т.д.
  • Сталевий каркас / плита PAROC eXtra / плита PAROC eXtra Smart / плита PAROC eXtra plus / плита PAROC UNS37z
  • Плита PAROC WAS 25t
  • Вентиляційний зазор
  • Облицювання фасаду (сталева касета, цементоволокністая плита, керамічна / кам'яна плита)
